A 500kVA droge transformatoris een van de meest gebruikte oplossingen voor stroomdistributie geworden in commerciële gebouwen, industriële faciliteiten, duurzame energiesystemen, zorginstellingen en datacenters. In tegenstelling tot oliegevulde transformatoren bieden droge transformatoren verbeterde veiligheid, lagere onderhoudsvereisten en milieuvriendelijke werking.
Deze uitgebreide gids onderzoekt alles wat kopers moeten weten over droge transformatoren van 500 kVA, inclusief werkingsprincipes, technische specificaties, voordelen, installatieoverwegingen, industriële toepassingen, onderhoudspraktijken en aankoopaanbevelingen. Of u nu een nieuw elektrisch project plant of een bestaand systeem upgradet, dit artikel helpt u weloverwogen beslissingen te nemen.

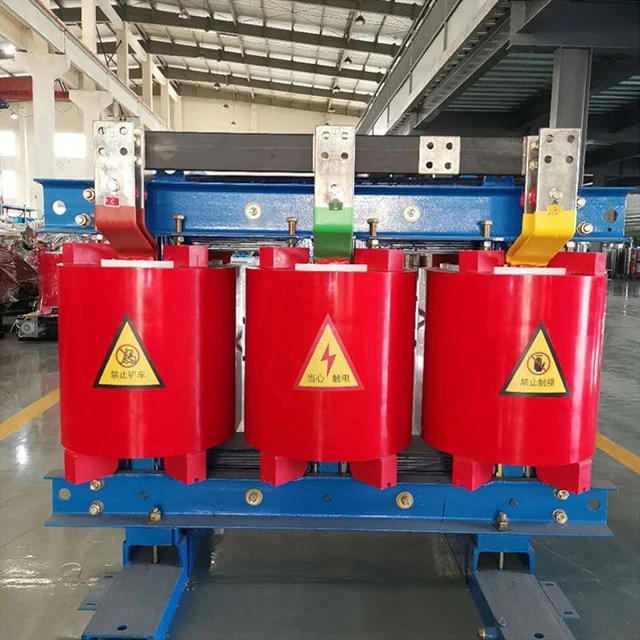

Wat is een droge transformator van 500 kVA?
Een droge transformator van 500 kVA is een elektrische transformator met een gemiddelde capaciteit die is ontworpen om elektrische energie tussen circuits over te dragen via elektromagnetische inductie zonder gebruik te maken van isolatieolie als koelmedium.
In plaats van olie maken droge transformatoren gebruik van luchtcirculatie en gespecialiseerde isolatiesystemen om de tijdens bedrijf gegenereerde warmte af te voeren. De wikkelingen worden doorgaans geïsoleerd met hoogwaardige epoxyhars of met vacuümdruk geïmpregneerde materialen.
Het vermogen van 500 kVA geeft aan dat de transformator maximaal 500 kilovolt-ampère aan schijnbaar vermogen kan verwerken, waardoor hij geschikt is voor middelgrote industriële en commerciële faciliteiten.
| Parameter |
Typische waarde |
| Capaciteit |
500kVA |
| Frequentie |
50 Hz / 60 Hz |
| Koelmethode |
AN/AF |
| Isolatieklasse |
F / H |
| Beschermingsniveau |
IP20-IP54 |
Hoe werkt een droge transformator van 500 kVA?
Het werkingsprincipe is gebaseerd op elektromagnetische inductie. Elektrische energie komt de primaire wikkeling binnen en creëert een magnetische flux in de transformatorkern. Dit magnetische veld induceert spanning in de secundaire wikkeling, waardoor vermogensoverdracht op verschillende spanningsniveaus mogelijk wordt.
De transformatorkern wordt meestal vervaardigd met behulp van hoogwaardige siliciumstaallamineringen om energieverliezen te minimaliseren en de efficiëntie te maximaliseren.
Droge transformatoren zijn afhankelijk van natuurlijke of geforceerde luchtkoelingssystemen. De door de wikkelingen gegenereerde warmte wordt direct afgevoerd naar de omgeving, waardoor er geen olietanks en het bijbehorende onderhoud nodig zijn.
Typische technische specificaties
Specificaties variëren afhankelijk van projectvereisten, lokale normen en installatieomgevingen.
| Functie |
Typische specificatie |
| Primaire spanning |
11 kV / 10 kV / 13,8 kV |
| Secundaire spanning |
400V / 415V / 480V |
| Efficiëntie |
Boven 98% |
| Temperatuurstijging |
80K-100K |
| Geluidsniveau |
Geluidsarm ontwerp |
Belangrijke voordelen van droge transformatoren
Verbeterde veiligheid
Een van de belangrijkste voordelen is de brandveiligheid. Omdat er geen olie wordt gebruikt, is er vrijwel geen risico op olielekkage, verbranding of milieuvervuiling.
Minimaal onderhoud
- Geen olietest vereist
- Geen olievervangingskosten
- Minder onderhoudsschema's
- Lagere bedrijfskosten
Milieuvriendelijk
Droge transformatoren elimineren de mogelijkheid van bodem- of grondwaterverontreiniging veroorzaakt door isolerende olielekken.
Compacte installatie
Veel faciliteiten geven de voorkeur aan droge transformatoren omdat deze dichter bij laadcentra kunnen worden geïnstalleerd, waardoor de kabelkosten en transmissieverliezen worden verminderd.
Uitstekende vochtbestendigheid
Moderne gietharstechnologieën bieden een sterke weerstand tegen vocht, stof en industriële verontreinigingen.
Veel voorkomende industriële toepassingen
De veelzijdigheid van droge transformatoren van 500 kVA maakt inzet in tal van sectoren mogelijk.
| Industrie |
Sollicitatie |
| Commerciële gebouwen |
Stroomdistributiesystemen |
| Productiefabrieken |
Levering van productieapparatuur |
| Ziekenhuizen |
Kritieke machtssteun |
| Datacentra |
Betrouwbare energiedistributie |
| Hernieuwbare energie |
Integratie van zonne- en windenergie |
| Luchthavens |
Infrastructuur energiesystemen |
Droge transformator versus oliegevulde transformator
| Factor |
Droge transformator |
Met olie gevulde transformator |
| Brandrisico |
Zeer laag |
Hoger |
| Onderhoud |
Laag |
Gematigd |
| Milieu-impact |
Uitstekend |
Potentieel lekkagerisico |
| Installatie binnenshuis |
Ideaal |
Beperkt |
| Initiële kosten |
Hoger |
Lager |
Hoewel de initiële aankoopprijs hoger kan zijn, maken de operationele besparingen op de lange termijn droge transformatoren vaak tot een kosteneffectieve investering.
Hoe u de juiste droge transformator van 500 kVA kiest
Het kiezen van de juiste transformator vereist het evalueren van meerdere technische en operationele factoren.
- Vereisten voor ingangs- en uitgangsspanning
- Beladingsprofiel en toekomstige uitbreidingsplannen
- Omgevingstemperatuuromstandigheden
- Installatielocatie
- Vereist beschermingsniveau
- Harmonische vervormingsniveaus
- Doelstellingen voor energie-efficiëntie
- Lokale elektrische regelgeving
Het werken met ervaren fabrikanten zorgt voor een goed maatwerk en naleving van de projectspecificaties.
Beste praktijken voor installatie
Een juiste installatie heeft een aanzienlijke invloed op de betrouwbaarheid en levensduur van de transformator.
- Zorg voor voldoende ventilatieruimte
- Houd de door de fabrikant aanbevolen speling aan
- Installeer temperatuurbewakingssystemen
- Zorg voor een effectieve aarding
- Beschermen tegen overmatige stofophoping
- Controleer de elektrische aansluitingen voordat u de spanning inschakelt
Er moeten regelmatig inbedrijfstellingstests worden uitgevoerd om de operationele gereedheid te valideren.
Onderhouds- en inspectiegids
Hoewel droge transformatoren minder onderhoud vergen dan met olie gevulde eenheden, blijven routine-inspecties essentieel.
Maandelijkse inspectie
- Visuele conditiebeoordeling
- Controleer ventilatiewegen
- Controleer de bedrijfstemperatuur
- Inspecteer elektrische aansluitingen
Jaarlijkse inspectie
- Thermische beeldanalyse
- Testen van isolatieweerstand
- Interne componenten reinigen
- Koppelverificatie van terminals
Preventief onderhoud kan onverwachte stilstand aanzienlijk verminderen en de levensduur verlengen.
Kostenfactoren en ROI-analyse
Verschillende factoren beïnvloeden de prijs van transformatoren:
- Kwaliteit van het kernmateriaal
- Koperen of aluminium wikkelingen
- Isolatie technologie
- Efficiëntiebeoordelingen
- Vereisten voor beschermingsbehuizingen
- Aanpassingsniveau
- Certificeringsnormen
Hoewel de initiële kosten variëren, zorgen verbeteringen in de energie-efficiëntie en lagere onderhoudskosten vaak voor aantrekkelijke langetermijnrendementen.
Toekomstige trends in transformatortechnologie
De transformatorindustrie blijft evolueren naast de ontwikkeling van slimme netwerken en de uitbreiding van hernieuwbare energie.
- Integratie van digitale monitoring
- IoT-compatibele diagnostiek
- Conditiebewaking op afstand
- Magnetische materialen met een hoger rendement
- Geavanceerde thermische beheersystemen
- Slimme voorspellende onderhoudsplatforms
Deze innovaties helpen operators een grotere betrouwbaarheid, verbeterde efficiëntie en lagere levenscycluskosten te bereiken.
Veelgestelde vragen
Vraag 1: Wat is de verwachte levensduur van een droge transformator van 500 kVA?
Een goed onderhouden droge transformator kan onder normale omstandigheden 25 tot 35 jaar of langer betrouwbaar functioneren.
Vraag 2: Kan een droge transformator van 500 kVA binnenshuis worden geïnstalleerd?
Ja. Droge transformatoren zijn speciaal ontworpen voor binneninstallaties waar veiligheid en milieubescherming prioriteit hebben.
Vraag 3: Is een droge transformator geschikt voor duurzame energieprojecten?
Absoluut. Veel zonne- en windenergiefaciliteiten maken gebruik van droge transformatoren vanwege hun veiligheid, efficiëntie en lage onderhoudsvereisten.
Vraag 4: Hoe vaak moet onderhoud worden uitgevoerd?
Routinematige visuele inspecties moeten maandelijks plaatsvinden, terwijl uitgebreide tests doorgaans jaarlijks worden aanbevolen.
Vraag 5: Wat zijn de belangrijkste voordelen vergeleken met oliegevulde transformatoren?
De belangrijkste voordelen zijn onder meer verbeterde brandveiligheid, minder onderhoud, milieuvriendelijkheid en eenvoudiger installatie binnenshuis.
Vraag 6: Kunnen droge transformatoren omgaan met zware omstandigheden?
Moderne gietharsontwerpen bieden uitstekende weerstand tegen vocht, stof en industriële verontreinigingen, mits correct gespecificeerd.
Conclusie
Een droge transformator van 500 kVA vertegenwoordigt een ideale balans tussen veiligheid, efficiëntie, betrouwbaarheid en verantwoordelijkheid voor het milieu. Terwijl industrieën steeds meer prioriteit geven aan operationele continuïteit en duurzame infrastructuur, blijven droge transformatoren aan populariteit winnen in de commerciële, industriële, gezondheidszorg- en hernieuwbare energiesectoren.
Door inzicht te krijgen in de technische specificaties, installatievereisten, onderhoudspraktijken en toepassingsscenario's kunnen besluitvormers de waarde van hun transformatorinvesteringen maximaliseren en tegelijkertijd een betrouwbare stroomdistributie voor de komende jaren garanderen.
