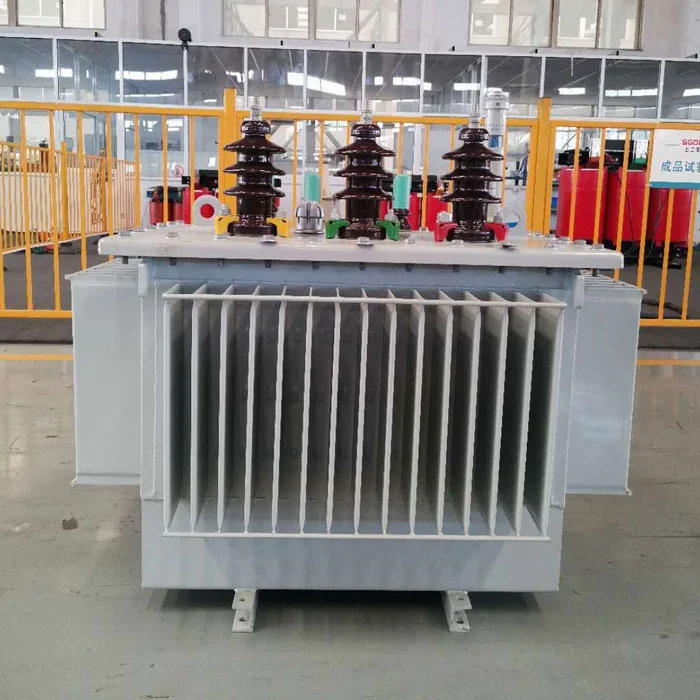

De80KVA olie ondergedompeld transformatoris een verzegeld vermogensconversie-apparaat gebouwd met een koud gerolde siliciumstalen kern en zuurstofvrije koperen wikkelingen. Het beschikt over een spiraalvormige spoelontwerp met longitudinale oliekanalen om de interne warmtedissipatie te verbeteren. Een kortsluitbestendige structuur versterkt de eindsteunen om te beschermen tegen overgangstroompieken. Een toegewijd hefmechanisme en positioneringssysteem zorgen voor transportstabiliteit.
De80KVA olie ondergedompeld transformatorKan worden gebruikt in stedelijke stroomverdelingssystemen om te weerstaan overdag laadschommelingen, en olie-dised warmte-dissipatie zorgt voor een continue full-load werking. De corrosiebestendige structuur blokkeert effectief zoutspraycorrosie in vochtige kustgebieden.
Het ontwerp van de versterkte isolatieolie-opening voor gebieden op grote hoogte vermindert het risico op lage drukafvoer.
| MODEL | Capaciteit (KVA) |
HV (KV) |
Lv (KV) |
Geen belastingverlies (KW) |
DREIGEMENT (%) |
GEWICHT (Kg) |
DIMENSIE (L*w*h mm) |
| S11-M-30/10 | 30 | 6-20 | 0,2-0,4 | 0.10 | 4 | 325 | 750*470*930 |
| S11-M-50/10 | 50 | 0.13 | 4 | 420 | 800*490*1000 | ||
| S11-M-630/10 | 63 | 0.15 | 4 | 470 | 840*500*1010 | ||
| S11-M-80/10 | 80 | 0.18 | 4 | 540 | 870*510*1130 | ||
| S11-M-100/10 | 100 | 0.20 | 4 | 605 | 890*520*1140 | ||
| S11-M-125/10 | 125 | 0.24 | 4 | 680 | 920*590*1150 | ||
| S11-M-160/10 | 160 | 0.27 | 4 | 790 | 1110*580*1170 | ||
| S11-M-200/10 | 200 | 0.33 | 4 | 930 | 1160*620*1225 | ||
| S11-M-250/10 | 250 | 0.40 | 4 | 1100 | 1230*660*1270 | ||
| S11-M-315/10 | 315 | 0.48 | 4 | 1250 | 1250*680*1300 | ||
| S11-M-400/10 | 400 | 0.57 | 4 | 1550 | 1380*750*1380 | ||
| S11-M-500/10 | 500 | 0.68 | 4 | 1820 | 1430*770*1420 | ||
| S11-M-630/10 | 630 | 0.81 | 4.5 | 2065 | 1560*865*1480 | ||
| S11-M-800/10 | 800 | 0.98 | 4.5 | 2510 | 1620*880*1520 | ||
| S11-M-1000/10 | 1000 | 1.15 | 4.5 | 2890 | 1830*1070*1540 | ||
| S11-M-1250/10 | 1250 | 1.36 | 4.5 | 3425 | 1850*1100*1660 | ||
| S11-M-1600/10 | 1600 | 1.64 | 4.5 | 4175 | 1950*1290*1730 | ||
| S11-M-2000/10 | 2000 | 2.05 | 4.5 | 4510 | 2090*1290*1760 | ||
| S11-M-2500/10 | 2500 | 2.50 | 5.5 | 5730 | 2140*1340*1910 | ||
| S11-M-3150/10 | 3150 | 2.80 | 5.5 | 7060 | 2980*2050*2400 |
Opgeloste gascomponenten worden regelmatig geanalyseerd door chromatografische analyse en interne foutdiagnose wordt geactiveerd wanneer acetyleenconcentraties abnormaal zijn. Het olieniveau wordt gecontroleerd met behulp van een tweekleurige vensterindicator en een noodalarm wordt geactiveerd wanneer het olieniveau plotseling daalt. Jaarlijkse olie -diëlektrische sterktests worden uitgevoerd en vacuümoliefiltratie wordt uitgevoerd wanneer de afbraakspanning onder de drempel valt.
Langdurige werking onder een specifieke belastingssnelheid resulteerde in een lage olietemperatuur in een80KVA olie ondergedompeld transformator, wat leidt tot wateranalyse en verminderde isolatiesterkte. Regelmatige volledige verwarming is vereist om de oplosbaarheid in water in de olie te behouden. Automatische verwarming moet worden geactiveerd tijdens winterafsluitingen om de olietemperatuur te behouden.
Voer onmiddellijk een wikkelvervormingsfrequentietest uit en vergelijk deze met een referentiespectrum. Controleer de verplaatsing van de hold-down bouten door het deksel op te hangen en gebruik een laser-afstandsmeter om axiale afmetingen te verifiëren. Voer een no-load-test uit om te controleren op abnormale trillingsharmonischen. Als de kern op meerdere punten is gebaseerd, moet u de isolatie ontmantelen en repareren.
