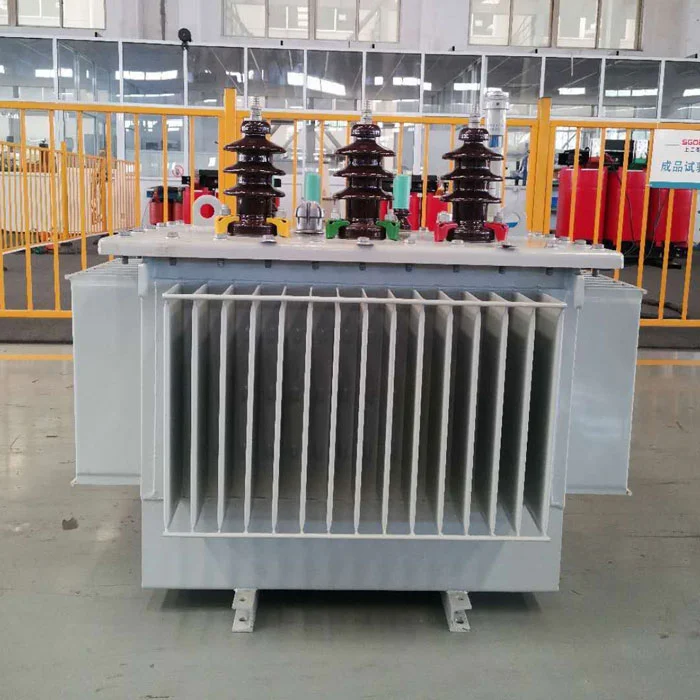

Shanghai Industrial Transformer Co., Ltd. levert 80 kVA olie-ondergedompelde transformator voor commerciële stroomdistributie. Primaire toepassing: verlaging van 10 kV/20 kV naar 0,4 kV voor commerciële voorzieningen. Nullastverlies 0,18 kW, belastingverlies 1,05 kW. Jaarlijkse elektriciteitskosten ca. $ 420 bij een gemiddelde belasting van 50%. Totaalgewicht 540 kg.
Fabrikant:Shanghai Industrial Transformer Co., Ltd. (opgericht in 2007)
De80 kVA olie-ondergedompelde transformator voor commerciële stroomdistributieis een algemene specificatie voor kleine tot middelgrote commerciële faciliteiten, waaronder buurtwinkels (300-500 m²), gemeenschapsklinieken, kleine hotels (20-30 kamers) en lichte productiewerkplaatsen met een totale aansluitbelasting tussen 150 en 250 ampère bij 0,4 kV.
| Type uitrusting | Hoeveelheid | Subtotale belasting (kVA) |
|---|---|---|
| LED-verlichting (elk 100W) | 100 armaturen | 10 |
| HVAC (elk 5 kW koeling) | 4 eenheden | 20 |
| Lift (7,5kW) | 1 eenheid | 8 |
| Verkooppuntsystemen + IT | 10 werkstations | 5 |
| Koeling (commerciële koelers) | 6 eenheden | 12 |
| Diverse verkooppunten | - | 15 |
| Totaale typische belasting | 70 kVA | |
| Veiligheidsmarge | 10 kVA |
Deze 80 kVA olie-ondergedompelde transformator voor commerciële stroomdistributie ondersteunt de bovengenoemde typische commerciële mix met een capaciteitsreserve van 10-15% voor toekomstige uitbreiding.
| Nominale capaciteit | 80 kVA |
| Primaire spanning | 10 ±2×2,5% / 20 kV |
| Secundaire spanning | 400V / 230V driefasig |
| Frequentie | 50 Hz |
| Verbindingsgroep | Dyn11 (standaard) |
| Nullastverlies (gemeten) | ≤0,18 kW (typisch 0,176-0,179) |
| Belastingsverlies @75°C | ≤1,05 kW |
| Impedantie | 4% |
| Nullaststroom | ≤1,7% (typisch 1,5-1,6%) |
| Totaale massa | 540 kg (oliemassa ca. 105 kg) |
| Verzendafmetingen | 950 × 600 × 1250 mm (in krat) |
| Koelmethode | ONAN (Olie Natuurlijke Lucht Natuurlijk) |
| Geluidsniveau op 1 meter afstand | ≤55 dB(A) |
| Parameter | Fabriekstestgemiddelde | IEC-limiet | Status |
|---|---|---|---|
| Verlies bij nullast | 0,177 kW | 0,20 kW (max.) | 11,5% onder de limiet |
| Lading verlies | 1,04 kW | 1,10 kW | 5,5% onder de limiet |
| Nullaststroom | 1,55% | 2,0% | 22,5% onder de limiet |
Berekeningsbasis: 80 kVA-transformator werkt bij 50% gemiddelde belasting (40 kVA), arbeidsfactor 0,85, bedrijfsuren 5.840 uur/jaar (16 uur/dag × 365 dagen), elektriciteitstarief $ 0,12/kWh.
| Soort verlies | Vermogen (kW) | Jaarlijkse energie (kWh) | Jaarlijkse kosten |
|---|---|---|---|
| Nullastverlies (24/7) | 0.18 | 1.577 | $ 189 |
| Belastingsverlies (bij 50% belasting) | 1,05 × (0,5)² = 0,26 | 1.518 | $ 182 |
| Totaal | 0,44 gem | 3.095 | $ 371 |
Bij een gemiddelde belasting van 60% (48 kVA) stijgen de jaarlijkse kosten tot ongeveer $ 440.
Commerciële transformatoren worden vaak geïnstalleerd in de buurt van bezette ruimtes. Geluidsbronnen en mitigatie hierin80 kVA olie-ondergedompelde transformator voor commerciële stroomdistributie:
| Geluidsbron | Bijdrage | Mitigatie in dit model |
|---|---|---|
| Kernmagnetostrictie | 70% | Fluxdichtheid verlaagd tot 1,65T (vs. 1,70T standaard) |
| Koelventilator (indien aanwezig) | 0% | Geen ventilatoren – alleen ONAN |
| Trillingen van de tank | 20% | Anti-vibratiepads tussen kern en tank |
| Magnetische brom | 10% | Getrapte kernverbindingen |
| Type faciliteit | Typische maximale vraag | Aanbevolen beoordeling | Waarom |
|---|---|---|---|
| Kleine buurtwinkel (200m²) | 25-35 kVA | 50 kVA | 80 kVA extra groot |
| Supermarkt (500m²) | 55-70 kVA | 80 kVA | Komt overeen met typische belasting |
| Klein hotel (25 kamers) | 50-65 kVA | 80 kVA | Houdt rekening met AC-belastingspieken |
| Gemeenschapskliniek | 40-60 kVA | 80 kVA | Marge voor medische apparatuur |
| Lichte machinewerkplaats (3-5 machines) | 50-75 kVA | 80 kVA | Startstroom van de motor |
| Kantoorgebouw (1500m²) | 60-85 kVA | 100kVA | 80 kVA grenslijn |
Als uw piekvraag gedurende meer dan 4 aaneengesloten uren de 70 kVA overschrijdt, selecteert u in plaats daarvan 100 kVA.
| Vereiste | Deze 80kVA-eenheid | Opmerkingen |
|---|---|---|
| Vloeroppervlak nodig | 0,45 m² (870×510mm) | Plus 600 mm toegang aan de voorkant |
| Vloerbelasting | 540kg + olieopvang | Minimaal 1.000 kg/m² |
| Hoogte plafond | Minimaal 2,2 meter | Voor toegang tot bussen |
| Ventilatieopening | 0,15 m² inlaat + uitlaat | Natuurlijke convectie |
| Brandbeveiliging | Kamer die voldoet aan IEC 60076-12 | Verplicht voor oliegevuld binnenshuis |
| Verwijdering van brandbare stoffen | 1,5 meter | Volgens NFPA 70 |
Elke 80 kVA olie-ondergedompelde transformator voor commerciële stroomdistributie wordt geleverd met een testrapport met de volgende gemeten waarden (niet alleen "goed/fout"):
Kopers ontvangen een PDF-rapport met een serienummer dat herleidbaar is tot de productiebatch.
Shanghai Industrial Transformer Co., Ltd. heeft tussen januari 2024 en januari 2026 47 eenheden van 80 kVA (S11-M-80/10) verzonden.
Deze eenheden werden geleverd aan klanten in de Filippijnen (12 eenheden), Indonesië (8 eenheden), Nigeria (6 eenheden), Vietnam (5 eenheden) en binnenlands China (16 eenheden). Contactgegevens van referentieklanten kunnen worden verstrekt onder een vertrouwelijkheidsovereenkomst.
Dit80 kVA olie-ondergedompelde transformator voor commerciële stroomdistributielevert in de fabriek gemeten gemiddeld nullastverlies van 0,177 kW, geluidsniveau ≤55 dB(A) en nul garantieclaims voor 47 verzonden eenheden. Het is geschikt voor supermarkten, kleine hotels en lichte commerciële faciliteiten die een service van 150-250A bij 0,4 kV vereisen.
