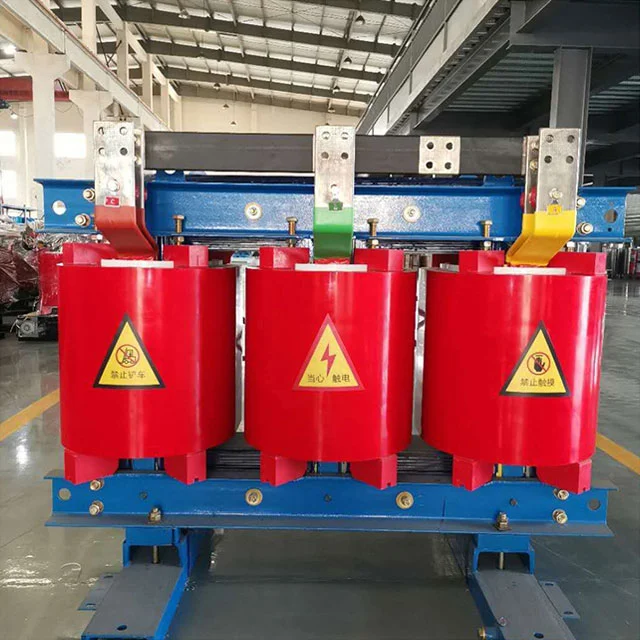

630 kva driefasige droge type transformator

Deze 630 kVA driefasige droge-type transformator van SGOB heeft 100% koperen wikkelingen, 5000V hoogspanning en 50Hz/60Hz frequentie. Het voldoet aan IEC -normen voor gebruik in energiecentrales, onderstations, enz. Beoordelingsspanningen omvatten 6KV, 6.3KV, 10KV, 10,5 kV en 11kV.  Aanpassing voor specifieke vereisten is beschikbaar. Neem contact met ons op voor meer informatie.

Productkenmerken:

1. De spoelen gebruiken koperen geleiders met composietisolatie van glasvezel, vacuüm-cast in epoxyhars voor een bellenvrije, verzegelde structuur.

2. De kern maakt gebruik van graangeoriënteerde siliciumstaalbladen met een getrapte lapontwerp om het verlies van hysteresis te verminderen.

3. De laagspanningszijde maakt gebruik van een foliewikkelstructuur met automatische argon-booglassen voor uniforme stroomverdeling.

4. Een intelligent temperatuurregelsysteem met een axiale ventilator reguleert de koelefficiëntie.

5. De gestempelde behuizing heeft koelvinnen voor verbeterde convectie en een corrosiebestendige coating beschermt tegen zoutspray.

Productieproces:

Na het wikkelen wordt de koperdraad vooraf geïmpregneerd met isolerende vernis en vervolgens vacuüm-cast in epoxyhars voor het uitharden. De kern is lasergesneden en gestapeld, met hydraulische klemmen die constante druk uitoefenen. Na de montage worden de kern en spoelen gebakken om de componenten te binden. Gedeeltelijke ontladingsscanning en harmonische analyse worden uitgevoerd vóór verzending, met gegevens geüpload naar de cloud voor traceerbaarheid.

Belangrijkste voordelen ten opzichte van olie-stimules transformatoren:

1. Olie-onderdompelde transformatoren hebben een risico op olielekkage als gevolg van afdichtingsfalen, waardoor bodemvervuiling en brandgevaar mogelijk worden veroorzaakt; De 630 kVA driefasige droge-type transformator elimineert brandbare media, en de hars die zichzelf onderscheidt in het geval van een boogfout, waardoor secundaire schade wordt voorkomen. Olie-stimules transformatoren genereren brandbare gassen onder overbelasting omstandigheden, waarvoor gasbeveiligingssystemen nodig zijn. Transformatoren van het droogtype controleren direct de temperatuur van het heetste punt met behulp van ingebedde sensoren, waardoor de snelheid van vroege waarschuwing en respons wordt verbeterd.

2. In olie-onderdompelde transformatoren beïnvloeden veranderingen in olieviscositeit bij lage temperaturen de warmtedissipatie-efficiëntie en hoge temperaturen versnellen de isolatie veroudering; De thermische expansiecoëfficiënt van de epoxyhars in droge-type transformatoren komt overeen met die van koperen geleiders, waardoor de mechanische stabiliteit onder extreme temperatuurvariaties wordt gehandhaafd. Olie-stimules transformatoren vereisen periodieke oliekwaliteit en het testen van het vochtgehalte; De volledig afgedichte structuur van transformatoren van het droge type maakt gebruik in 100% vochtigheidomgevingen mogelijk, waardoor de behoefte aan extra beschermende behuizingen in mariene omgevingen met zoutspraycorrosie wordt geëlimineerd.

3. Olie-onderhoud van de transformator vereist gespecialiseerde oliefiltratieapparatuur en afvalolieverwijderingskosten; Accidentele lekken resulteren in het opruimen van de site; Transformatoren van het droge type vereisen alleen persluchtreiniging voor het opruimen van oppervlaktestof, zonder verbruiksbare vervangingskosten. Verwijdering van olie-stimules transformatoren omvat procedures voor gevaarlijk afval; Materialen van het droge type kunnen mechanisch worden gemalen, gesorteerd en gerecycled, wat de resterende restwaarde aanzienlijk verhoogt. Olie-onderdompelde transformatorreparaties vereisen procedures voor het aftappen van olie; Transformatoren van het droge type ondersteunen modulaire wikkelingsvervanging, waardoor downtime wordt verminderd.

Onderhoudsnotities

1. Gebruik geen hogedrukluchtpistool direct op de koellichaam tijdens de werking van een drie-fase droge-type transformator van 630 kVA om micro-cracks in de hars te voorkomen.

2. Reinig stof van de warmtedissipatiekanalen met een zachte borstel indien meer dan drie maanden verzameld.

3. Controleer op de vorming van zoutkristallen op de terminals in kustgebieden vóór het moessonseizoen.

4. Voer inter-draai isolatietesten uit na een plotseling kortsluiting.

5. Afdichten en opslaan in een droge omgeving tijdens langdurige opslag; Houd een constante temperatuur en vochtigheid gedurende 48 uur voordat u opnieuw start.

Is de overbelastingscapaciteit lager dan die van olie-stimules transformatoren?

De door hars ingekapselde wikkelingen hebben een hoger thermische capaciteit en onder geforceerde luchtkoeling is de continue overbelastingstijd eigenlijk langer dan die van olie-dader transformatoren; De isolatieherstelsnelheid na een plotseling kortsluiting is ook sneller.

Productparameters
