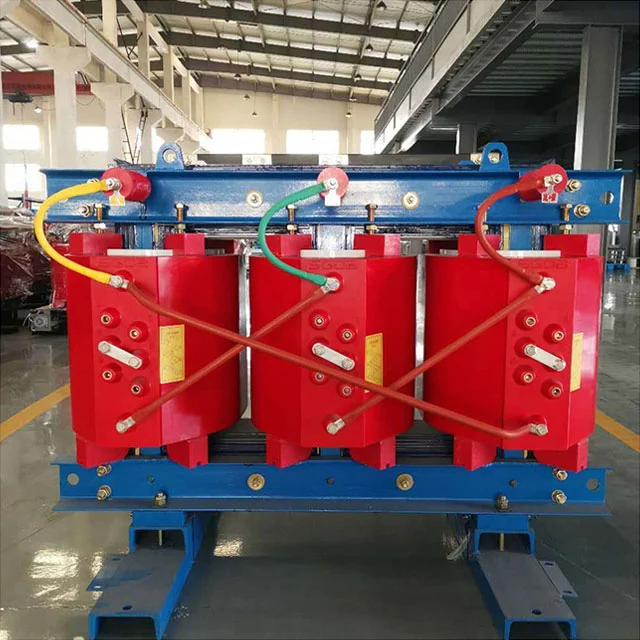

Als professionele fabrikant wil SGOB u van hoge kwaliteit 200kva driefasige 50Hz droge type transformator leveren, een driefasige stroomconversie-apparaat zonder vloeibaar isolatiemedium. Ontworpen voor binnen- en milieugevoelige gebieden, behoort het tot de categorie onderhoudsvrije stroomoverdracht en distributie kernapparatuur.
Hoge kwaliteit 200KVA driefasige 50Hz droge type transformator wordt vervaardigd door de Chinese professionele fabrikant SGOB, die AC -spanningsconversie realiseert door elektromagnetisch inductieprincipe, beoordeeld capaciteit aanpassingen aan middelgrote stroomverdelingsvereisten, kern en wikkeling zijn ingekapseld met vast isolatiemateriaal.
Wikkingssysteem hanteert koperen geleider en glasvezel versterkte epoxyhars composietisolatie, die wordt gevormd in een gapless afdichtlichaam door vacuümdrukgieten.
Kern van 200KVA driefasige 50Hz droge type transformator neemt korrelgeoriënteerde siliciumstaalplaat aan met volledige schuine naadlaminering, en het oppervlak is gecoat met vochtbestendige isolerende verflaag. Het warmte-dissipatiekanaal is ontworpen met driedimensionale honingraatluchtdoorgang en de warmtedissipatie wordt actief gerealiseerd met behulp van temperatuurgecontroleerde start-stop-ventilator.
Corrosiebestendige koperen balk voor het aansluiten van terminals, ter ondersteuning van bidirectionele kabeltoegang. De schaal heeft koude opgerolde stalen plaatspray -technologie aangenomen en de interface van de schokdemperinstallatie is onderaan gereserveerd.
Tijdens de werking moet het ventilatiekanaal vrij worden gehouden van stof en stofophoping in het ventilatiekanaal moet regelmatig worden gereinigd met negatieve drukstofverzamelingsapparatuur. Controleer de bevestiging van het verbindende terminals eens in de zes maanden en vergrendel ze in volgorde met de momentsleutel. Isolatieweerstandstest moet worden uitgevoerd wanneer de luchtvochtigheid lager is dan de limietwaarde. Koppel alle externe verbindingen los voor de meting. Na plotselinge stroomuitval mag de apparatuur staan totdat de temperatuur consistent is met de omgevingstemperatuur voordat hij opnieuw wordt gestart. Chemische oplosmiddelen zijn verboden voor het reinigen van het oppervlak van de schaal. Alleen neutrale wasmiddelen kunnen worden gebruikt om het af te vegen.
200KVA driefasige 50Hz droge type transformator wordt gebruikt in commerciële complexe distributieruimte, hoogbouw noodhulpsysteem voor noodvoeding, ziekenhuisoperatiekamer back-upcircuit, datacenter ononderbroken voedingsvermogenslink, precisie productie werkplaats werkplaats werkshop hoofdkabelconversie knooppunt, distributiestation van het distributiestation van de poortkraan en het controlecentrum van de onderdoorstation en andere indoor vermogenshubs die brandweer en explosie-bescherming vereisen.
Vergeleken met conventionele transformatoren van het droge type, elimineert het vacuümgietproces van 200KVA driefasige 50Hz droge type transformator de luchtkloof in de wikkelingen en de gedeeltelijke ontlading is aanzienlijk lager dan die van niet-afgestudeerde structuren. De thermische expansiecoëfficiënt van epoxyhars en kopergeleider is gekoppeld om te voorkomen dat het kraken van isolatielaag veroorzaakt door thermische cycli. De efficiëntie van de warmte-uitwisseling van de driedimensionale warmtedissipatiestructuur overtreft die van de traditionele vlakke vinnen en de temperatuurstijging wordt onder dezelfde belasting verlaagd. De kerntechnologie van alle hellende gewrichten vermindert het magnetische circuitverlies en de no-load stroom is beter dan het algemene niveau van de industrie. De roest preventieve coating van de beschermende behuizing slaagt door de gesneden test met zoutspray en er is geen corrosierisico voor metalen onderdelen in natte omgevingen.
| MODEL | Geen belastingverlies (W) |
Lading verlies (120%) |
DREIGEMENT (%) |
Noload stroom (%) |
Geluidsniveau (LPA) db |
GEWICHT (Kg) |
| SC (B) 10-30/10 | 205 | 750 | 4 | 2.3 | 57 | 290 |
| SC (B) 10-50/10 | 285 | 1060 | 2.2 | 57 | 360 | |
| SC (B) 10-80/10 | 380 | 1460 | 1.7 | 59 | 590 | |
| SC (B) 10-100/10 | 410 | 1670 | 1.7 | 59 | 640 | |
| SC (B) 10-125/10 | 470 | 1960 | 1.5 | 60 | 670 | |
| SC (B) 10-160/10 | 550 | 2250 | 1.5 | 60 | 870 | |
| SC (B) 10-200/10 | 650 | 2680 | 1.3 | 61 | 1040 | |
| SC (B) 10-250/10 | 740 | 2920 | 1.3 | 61 | 1220 | |
| SC (B) 10-315/10 | 880 | 3670 | 1.1 | 63 | 1470 | |
| SC (B) 10-400/10 | 1000 | 4220 | 1.1 | 63 | 1760 | |
| SC (B) 10-500/10 | 1180 | 5170 | 1.1 | 64 | 2050 | |
| SC (B) 10-630/10 | 1300 | 6310 | 6 | 0.9 | 65 | 2360 |
| SC (B) 10-800/10 | 1540 | 7360 | 0.9 | 65 | 2730 | |
| SC (B) 10-1000/10 | 1750 | 8610 | 0.9 | 65 | 3270 | |
| SC (B) 10-1250/10 | 2030 | 10260 | 0.9 | 67 | 3840 | |
| SC (B) 10-1600/10 | 2700 | 12400 | 0.9 | 68 | 4920 | |
| SC (B) 10-2000/10 | 3000 | 15300 | 0.7 | 70 | 5780 | |
| SC (B) 10-2500/10 | 3500 | 18180 | 0.7 | 71 | 6600 | |
| SC (B) 10-3150/10 | 4000 | 18800 | 0.5 | 71 | 7800 | |
| SC (B) 10-4000/10 | 4700 | 22000 | 0.5 | 76 | 10000 |
| MODEL | Dimensie (mm) | |||||||||
| a | b | c | d | e | f | g | h | K1 | K2 | |
| Sc (z) (b) 10-30/10 | 1120 | 850 | 1100 | 400 | 750 | 640 | 290 | 260 | 270 | 135 |
| SC (Z) (B) 10-50/10 | 1170 | 850 | 1160 | 400 | 810 | 700 | 310 | 270 | 290 | 145 |
| SC (Z) (B) 10-80/10 | 1210 | 900 | 1240 | 450 | 890 | 760 | 320 | 280 | 290 | 145 |
| SC (Z) (B) 10-100/10 | 1240 | 900 | 1280 | 450 | 940 | 880 | 320 | 275 | 295 | 142.5 |
| SC (Z) (B) 10-125/10 | 1270 | 950 | 1330 | 550 | 980 | 920 | 325 | 280 | 310 | 155 |
| SC (Z) (B) 10-160/10 | 1310 | 1100 | 1360 | 550 | 1010 | 960 | 305 | 260 | 315 | 157.5 |
| Sc (z) (b) 10-200/10 | 1350 | 1140 | 1400 | 660 | 1050 | 980 | 310 | 265 | 340 | 170 |
| SC (Z) (B) 10-250/10 | 1420 | 1210 | 1430 | 660 | 1075 | 1010 | 300 | 255 | 355 | 177.5 |
| SC (Z) (B) 10-315/10 | 1460 | 1250 | 1460 | 660 | 1100 | 1050 | 305 | 260 | 365 | 182.5 |
| SC (Z) (B) 10-400/10 | 1520 | 1280 | 1520 | 660 | 1165 | 1090 | 315 | 270 | 375 | 187.5 |
| SC (Z) (B) 10-500/10 | 1530 | 1320 | 1580 | 660 | 1205 | 1150 | 320 | 275 | 385 | 182.5 |
| SC (Z) (B) 10-630/10 | 1670 | 1350 | 1630 | 660 | 1280 | 1200 | 325 | 280 | 430 | 215 |
| Sc (z) (b) 10-800/10 | 1680 | 1350 | 1650 | 820 | 1300 | 1220 | 340 | 295 | 445 | 222.5 |
| SC (Z) (B) 10-1000/10 | 1770 | 1420 | 1750 | 820 | 1390 | 1310 | 345 | 300 | 465 | 232.5 |
| SC (Z) (B) 10-1250/10 | 1880 | 1530 | 1790 | 820 | 1430 | 1350 | 355 | 310 | 485 | 242.5 |
| SC (Z) (B) 10-1600/10 | 1960 | 1530 | 1860 | 1070 | 1520 | 1420 | 375 | 330 | 510 | 255 |
| SC (Z) (B) 10-2000/10 | 2000 | 1620 | 1960 | 1070 | 1600 | 1500 | 395 | 350 | 510 | 255 |
| SC (Z) (B) 10-2500/10 | 2100 | 1680 | 2040 | 1070 | 1680 | 1560 | 425 | 380 | 550 | 275 |
| SC (Z) (B) 10-3150/10 | 2240 | 1750 | 2150 | 1070 | 1800 | 1660 | 460 | 410 | 580 | 290 |
| SC (Z) (B) 10-4000/10 | 2370 | 1840 | 2310 | 1070 | 1960 | 1800 | 500 | 450 | 630 | 315 |
| MODEL | Capaciteit (KVA) | LENGTE (Mm) |
Breedte (mm) | HOOGTE (Mm) |
Longitudinaal (mm) | Horizontaal (mm) | Gewicht (kg) |
| Sc (z) (b) 10-30/10 | 30 | 770 | 500 | 750 | 400 | 450 | 285 |
| SC (Z) (B) 10-50/10 | 50 | 820 | 500 | 810 | 400 | 450 | 330 |
| SC (Z) (B) 10-80/10 | 80 | 860 | 550 | 890 | 450 | 500 | 465 |
| SC (Z) (B) 10-100/10 | 100 | 890 | 650 | 940 | 450 | 600 | 530 |
| SC (Z) (B) 10-125/10 | 125 | 920 | 650 | 980 | 550 | 600 | 640 |
| SC (Z) (B) 10-160/10 | 160 | 960 | 800 | 1010 | 550 | 750 | 760 |
| Sc (z) (b) 10-200/10 | 200 | 1000 | 800 | 1050 | 660 | 750 | 905 |
| SC (Z) (B) 10-250/10 | 250 | 1070 | 900 | 1075 | 660 | 850 | 1085 |
| SC (Z) (B) 10-315/10 | 315 | 1110 | 900 | 1100 | 660 | 850 | 1175 |
| SC (Z) (B) 10-400/10 | 400 | 1170 | 900 | 1165 | 660 | 850 | 1460 |
| SC (Z) (B) 10-500/10 | 500 | 1180 | 970 | 1205 | 660 | 920 | 1670 |
| SC (Z) (B) 10-630/10 | 630 | 1320 | 1000 | 1280 | 660 | 950 | 1890 |
| Sc (z) (b) 10-800/10 | 800 | 1325 | 1000 | 1300 | 820 | 950 | 2320 |
| SC (Z) (B) 10-1000/10 | 1000 | 1420 | 1180 | 1390 | 820 | 950 | 2800 |
| SC (Z) (B) 10-1250/10 | 1250 | 1530 | 1320 | 1430 | 820 | 1270 | 3255 |
| SC (Z) (B) 10-1600/10 | 1600 | 1610 | 1320 | 1520 | 1070 | 1270 | 4115 |
| SC (Z) (B) 10-2000/10 | 2000 | 1650 | 1500 | 1600 | 1070 | 1450 | 4690 |
| SC (Z) (B) 10-2500/10 | 2500 | 1750 | 1550 | 1680 | 1070 | 1500 | 5620 |
| SC (Z) (B) 10-3150/10 | 3150 | 1890 | 1550 | 1800 | 1070 | 1500 | 6850 |
| SC (Z) (B) 10-4000/10 | 4000 | 2020 | 1630 | 1960 | 1070 | 1580 | 8110 |
Vereist de driedimensionale koelstructuur extra onderhoud?
De ventilatormodule neemt het lagerafdichtontwerp aan en kan als geheel worden vervangen nadat de geaccumuleerde bewerkingstijd de drempel bereikt, zonder smering en onderhoud.
Hoe voorkomt u terminale corrosie in kustgebieden met een hoge zoutmist?
Contactplating van 200KVA driefasige 50Hz droge type transformator is een nikkel-zinklegering meerlagige composietproces met optionele terminalbeschermingshulzen die kunnen worden geïnstalleerd om het contactspraycontact te isoleren.
