De distributie-industrie van SGOB 200kva droge transformatoren evolueert voortdurend, aangedreven door technologische vooruitgang en duurzaamheidsinitiatieven. Fabrikanten investeren in onderzoek en ontwikkeling om de efficiëntie, duurzaamheid en veiligheidskenmerken van transformatoren te verbeteren. Dit omvat het gebruik van geavanceerde materialen, zoals amorfe metalen kernen en milieuvriendelijke isolatiesystemen, om de thermische en elektrische prestaties te verbeteren.
De SGOB 200kva droge transformator is een bewijs van de evolutie en verfijning van elektrische apparatuur binnen de stroomdistributie-industrie. Terwijl bedrijven en instellingen steeds meer op zoek gaan naar betrouwbare, efficiënte en milieuvriendelijke energieoplossingen, is de SGOB 200kva droge transformator uitgegroeid tot de voorkeurskeuze voor een breed scala aan toepassingen.
De energiedistributie-industrie ondergaat een aanzienlijke transformatie, gedreven door technologische vooruitgang, duurzaamheidsinitiatieven en veranderende eisen van klanten. Transformatoren spelen als cruciale componenten van het elektriciteitsnet een cruciale rol bij het efficiënt omzetten en distribueren van energie. Vooral droge transformatoren hebben bekendheid gekregen vanwege hun verbeterde veiligheid, lagere onderhoudsvereisten en milieuvoordelen in vergelijking met traditionele met olie gevulde transformatoren.
SGOB 200kva droge transformator: belangrijkste bijdragen van de industrie:
Efficiëntie en betrouwbaarheid:
Met een nominaal vermogen van 200 kilovolt-ampère (kva) biedt de SGOB 200kva droge transformator uitzonderlijke efficiëntie, waardoor energieverliezen worden geminimaliseerd en de operationele kosten worden verlaagd. De robuuste constructie zorgt voor betrouwbaarheid op de lange termijn, waardoor bedrijven een consistente stroomvoorziening kunnen handhaven en kostbare storingen kunnen voorkomen.
Duurzaamheid:
Het droge ontwerp elimineert het gebruik van gevaarlijke materialen, zoals transformatorolie, waardoor de ecologische voetafdruk wordt verkleind en wordt voldaan aan de steeds strengere regelgeving voor de verwijdering van gevaarlijk afval. Dit draagt bij aan de algehele duurzaamheidsinspanningen en sluit aan bij de groeiende trend van het adopteren van groene technologieën.
Veelzijdigheid en maatwerk:
De SGOB 200kva droge transformator is veelzijdig genoeg om tegemoet te komen aan verschillende industriële, commerciële en institutionele behoeften. Fabrikanten bieden aanpassingsmogelijkheden, waaronder verschillende spanningsniveaus, invoer- en uitvoerconfiguraties en montagemogelijkheden, waardoor eindgebruikers de transformator kunnen afstemmen op hun specifieke vereisten.
Naleving en veiligheid:
De transformator voldoet aan de internationale normen en voorschriften, waardoor de veiligheid en betrouwbaarheid ervan worden gegarandeerd. Strenge test- en certificeringsprocessen verifiëren de naleving van industrienormen, inclusief die met betrekking tot elektromagnetische compatibiliteit (EMC), kortsluitvastheid en thermische prestaties.
Toepassingen in verschillende sectoren:
Industrieel: In fabrieken, mijnbouwactiviteiten en andere zware omgevingen ondersteunt de SGOB 200kva Droge Transformator machines, apparatuur en besturingssystemen, waardoor operationele efficiëntie en productiviteit worden gegarandeerd.
Commercieel: De transformator is geschikt voor kantoorgebouwen, winkels, zorginstellingen en andere commerciële instellingen en biedt een stabiele stroomvoorziening voor apparaten, verlichting, HVAC-systemen en andere kritieke infrastructuur.
Institutioneel: De transformator is perfect voor onderwijsinstellingen, overheidsgebouwen en andere openbare voorzieningen en zorgt voor betrouwbare stroom voor essentiële diensten, waardoor de veiligheid en operationele efficiëntie worden verbeterd.
Industrietrends en innovaties:
De energiedistributie-industrie evolueert voortdurend, gedreven door technologische vooruitgang en duurzaamheidsinitiatieven. Fabrikanten investeren in onderzoek en ontwikkeling om de efficiëntie, duurzaamheid en veiligheidskenmerken van transformatoren te verbeteren. Dit omvat het gebruik van geavanceerde materialen, zoals amorfe metalen kernen en milieuvriendelijke isolatiesystemen, om de thermische en elektrische prestaties te verbeteren.
Bovendien transformeert de integratie van slimme netwerktechnologieën en het Internet of Things (IoT) de industrie. Dankzij de mogelijkheden voor monitoring op afstand, diagnostiek en voorspellend onderhoud kunnen fabrikanten en eindgebruikers de prestaties van transformatoren optimaliseren, de uitvaltijd verminderen en de levensduur ervan verlengen.
PRODUCTEIGENSCHAPPEN

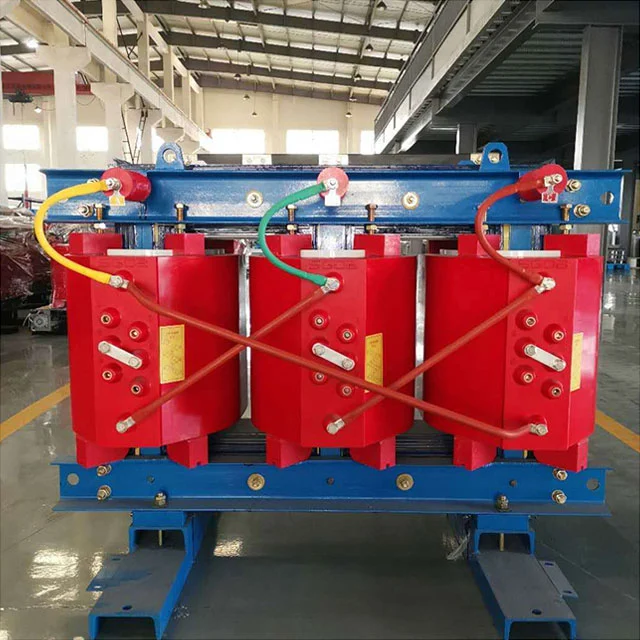

De epoxyhars gegoten 200kva Dry Transformer, geproduceerd door Shanghai Industrial Transformer Co., Ltd., is ontwikkeld en ontworpen in samenwerking met het Shenyang Transformer Research Institute door de introductie van geavanceerde buitenlandse technologie. De productbetrouwbaarheidsindex heeft het internationale geavanceerde niveau bereikt.
SGOB 200kva droge transformator is veilig, vlamvertragend en brandveilig, vrij van vervuiling en kan direct in het laadcentrum worden geïnstalleerd. Het is onderhoudsvrij, eenvoudig te installeren, heeft lage uitgebreide bedrijfskosten, weinig verlies, goede vochtbestendige prestaties, kan normaal werken bij een luchtvochtigheid van 100% en kan na uitschakeling in gebruik worden genomen zonder voordrogen. Het heeft een lage gedeeltelijke ontlading, een laag geluidsniveau, een sterke warmteafvoerfunctie en kan werken bij 150% nominale belasting onder geforceerde luchtkoeling.
SGOB 200kva droge transformator wordt nu veel gebruikt in hoogbouw, commerciële centra, luchthavens, stations, dokken, metro's, fabrieken, ondergrondse distributiestations, offshore olieboorplatforms, energiecentrales en andere plaatsen met zware omgevings- en gebruiksomstandigheden.
Belangrijkste materialen en kenmerken
De spoel maakt gebruik van F-klasse geïsoleerd koperdraad als geleider en glasvezel en epoxyharscomposietmateriaal als isolatie. De uitzettingscoëfficiënt ligt dicht bij die van koperen geleider en heeft een goede slagvastheid, weerstand tegen temperatuurveranderingen en scheurweerstand. Alle componenten van glasvezel en epoxyhars zijn zelfdovend en blijven niet branden. Tegelijkertijd wordt de hoogspanningsspoel gegoten met epoxyhars onder een vacuümtoestand van 1 mbar en zijn er geen luchtbellen in de spoel, waardoor de gedeeltelijke ontlading van de spoel klein is. Tegelijkertijd wordt het verlies van de transformator effectief verminderd.
De ijzeren kern van de transformator is gemaakt van de 30EH120-serie koudgewalste siliciumstaalplaten met hoge permeabiliteit en een ordelijke korreloriëntatie geïmporteerd uit Nippon Steel, Japan, met volledig afgeschuinde verbindingen van 45 ° en stapsgewijze stapeling op vier niveaus. Het oppervlak van de ijzeren kern is afgedicht met isolerende harsverf om vocht en roest te voorkomen, en de twee klemmen en bevestigingsmiddelen zijn voorzien van corrosiewerende beschermlagen. De gehele ijzeren kern heeft een niet-gestapeld ijzeren juk en een stalen trekplaatstructuur, die nullastverlies, nullaststroom en ijzeren kerngeluid effectief vermindert.
Voor spoelen met lage spanning en hoge stroomsterkte is de kortsluitspanning groot wanneer er kortsluiting optreedt, en is het aantal windingen met lage spanning klein. Hoe groter de laagspanningsstroom is, des te prominenter zal het probleem van onstabiele ampère-windingen zijn wanneer het draadwikkelingstype wordt gebruikt. Er moet ook rekening worden gehouden met het probleem van de warmteafvoer. Op dit moment kan het gebruik van foliewikkeling voor laagspanning de bovenstaande problemen beter oplossen. Allereerst hebben folieproducten geen axiale windingen en axiale spiraalvormige hoeken. De ampèrewindingen van hoge- en lagespanningswikkelingen zijn gebalanceerd en de axiale spanning van de transformator is klein als er kortsluiting optreedt. Ten tweede kunnen door de dunne isolatie meerlaagse luchtkanalen tijdens het proces naar wens worden ingesteld en wordt ook het probleem van de warmteafvoer beter opgelost. Het interne lassen van de spoel maakt gebruik van xenonbeschermingslassen op de volautomatische foliewikkelmachine, die een hoge precisie, lage lasweerstand en geen extern lasproces heeft. Tussen de wikkellagen wordt DMD-isolatie gebruikt en de uiteinden worden na het wikkelen afgedicht en uitgehard met hars.
Er wordt gebruik gemaakt van een dwarsstroom-bovenblazende koelventilator, die de kenmerken heeft van laag geluidsniveau, hoge winddruk, mooi uiterlijk, enz., en de overbelastingscapaciteit van de transformator verbetert. De temperatuurregeling maakt gebruik van een intelligente temperatuurregelaar om de veiligheid en betrouwbaarheid van de werking van de transformator te verbeteren.
PRODUCTBESCHRIJVING
Epoxyhars geïsoleerde droge transformator is een zeer veilig product. Het kan direct in het laadcentrum worden geïnstalleerd. Het werkt goed in een omgeving met 100% vochtigheid zonder voordrogen. Het wordt veel gebruikt in de bouwsector, het commerciële centrum, de luchthaven, het station, de haven, de metro, de fabriek, het ondergrondse elektriciteitsdistributiestation, het offshore olieboorplatform, de elektriciteitscentrale enz.
PRODUCTEIGENSCHAPPEN
● Brandwerend
● Vochtbestendigheid
● Eenvoudig onderhoud en installatie
● Goed functionerend onder ruige omgevingsomstandigheden
● Niet-vervuilend product
● Laag verlies tijdens de uitgebreide operatie
PARAMETERS
MODEL | GEEN LADINGVERLIES (W) |
LADINGVERLIES (120%) |
DREIGEMENT (%) |
GEEN STROOM (%) |
GELUIDSNIVEAU (Lpa) dB |
GEWICHT (kg) |
SC(B)10-30/10 | 205 | 750 | 4 | 2.3 | 57 | 290 |
SC(B)10-50/10 | 285 | 1060 | 2.2 | 57 | 360 | |
SC(B)10-80/10 | 380 | 1460 | 1.7 | 59 | 590 | |
SC(B)10-100/10 | 410 | 1670 | 1.7 | 59 | 640 | |
SC(B)10-125/10 | 470 | 1960 | 1.5 | 60 | 670 | |
SC(B)10-160/10 | 550 | 2250 | 1.5 | 60 | 870 | |
SC(B)10-200/10 | 650 | 2680 | 1.3 | 61 | 1040 | |
SC(B)10-250/10 | 740 | 2920 | 1.3 | 61 | 1220 | |
SC(B)10-315/10 | 880 | 3670 | 1.1 | 63 | 1470 | |
SC(B)10-400/10 | 1000 | 4220 | 1.1 | 63 | 1760 | |
SC(B)10-500/10 | 1180 | 5170 | 1.1 | 64 | 2050 | |
SC(B)10-630/10 | 1300 | 6310 | 6 | 0.9 | 65 | 2360 |
SC(B)10-800/10 | 1540 | 7360 | 0.9 | 65 | 2730 | |
SC(B)10-1000/10 | 1750 | 8610 | 0.9 | 65 | 3270 | |
SC(B)10-1250/10 | 2030 | 10260 | 0.9 | 67 | 3840 | |
SC(B)10-1600/10 | 2700 | 12400 | 0.9 | 68 | 4920 | |
SC(B)10-2000/10 | 3000 | 15300 | 0.7 | 70 | 5780 | |
SC(B)10-2500/10 | 3500 | 18180 | 0.7 | 71 | 6600 | |
SC(B)10-3150/10 | 4000 | 18800 | 0.5 | 71 | 7800 | |
SC(B)10-4000/10 | 4700 | 22000 | 0.5 | 76 | 10000 |
MODEL | AFMETING (MM) | |||||||||
a | b | c | d | e | f | g | h | K1 | K2 | |
SC(Z)(B) 10-30/10 | 1120 | 850 | 1100 | 400 | 750 | 640 | 290 | 260 | 270 | 135 |
SC(Z)(B) 10-50/10 | 1170 | 850 | 1160 | 400 | 810 | 700 | 310 | 270 | 290 | 145 |
SC(Z)(B)10-80/10 | 1210 | 900 | 1240 | 450 | 890 | 760 | 320 | 280 | 290 | 145 |
SC(Z)(B)10-100/10 | 1240 | 900 | 1280 | 450 | 940 | 880 | 320 | 275 | 295 | 142.5 |
SC(Z)(B)10-125/10 | 1270 | 950 | 1330 | 550 | 980 | 920 | 325 | 280 | 310 | 155 |
SC(Z)(B)10-160/10 | 1310 | 1100 | 1360 | 550 | 1010 | 960 | 305 | 260 | 315 | 157.5 |
SC(Z)(B)10-200/10 | 1350 | 1140 | 1400 | 660 | 1050 | 980 | 310 | 265 | 340 | 170 |
SC(Z)(B)10-250/10 | 1420 | 1210 | 1430 | 660 | 1075 | 1010 | 300 | 255 | 355 | 177.5 |
SC(Z)(B)10-315/10 | 1460 | 1250 | 1460 | 660 | 1100 | 1050 | 305 | 260 | 365 | 182.5 |
SC(Z)(B)10-400/10 | 1520 | 1280 | 1520 | 660 | 1165 | 1090 | 315 | 270 | 375 | 187.5 |
SC(Z)(B)10-500/10 | 1530 | 1320 | 1580 | 660 | 1205 | 1150 | 320 | 275 | 385 | 182.5 |
SC(Z)(B)10-630/10 | 1670 | 1350 | 1630 | 660 | 1280 | 1200 | 325 | 280 | 430 | 215 |
SC(Z)(B)10-800/10 | 1680 | 1350 | 1650 | 820 | 1300 | 1220 | 340 | 295 | 445 | 222.5 |
SC(Z)(B)10-1000/10 | 1770 | 1420 | 1750 | 820 | 1390 | 1310 | 345 | 300 | 465 | 232.5 |
SC(Z)(B)10-1250/10 | 1880 | 1530 | 1790 | 820 | 1430 | 1350 | 355 | 310 | 485 | 242.5 |
SC(Z)(B)10-1600/10 | 1960 | 1530 | 1860 | 1070 | 1520 | 1420 | 375 | 330 | 510 | 255 |
SC(Z)(B)10-2000/10 | 2000 | 1620 | 1960 | 1070 | 1600 | 1500 | 395 | 350 | 510 | 255 |
SC(Z)(B)10-2500/10 | 2100 | 1680 | 2040 | 1070 | 1680 | 1560 | 425 | 380 | 550 | 275 |
SC(Z)(B)10-3150/10 | 2240 | 1750 | 2150 | 1070 | 1800 | 1660 | 460 | 410 | 580 | 290 |
SC(Z)(B) 10-4000/10 | 2370 | 1840 | 2310 | 1070 | 1960 | 1800 | 500 | 450 | 630 | 315 |
MODEL | CAPACITEIT (KVA) | LENGTE (MM) |
BREEDTE (MM) | HOOGTE (MM) |
LONGITUDINAAL (MM) | HORIZONTAAL (MM) | GEWICHT (KG) |
SC(Z)(B) 10-30/10 | 30 | 770 | 500 | 750 | 400 | 450 | 285 |
SC(Z)(B) 10-50/10 | 50 | 820 | 500 | 810 | 400 | 450 | 330 |
SC(Z)(B)10-80/10 | 80 | 860 | 550 | 890 | 450 | 500 | 465 |
SC(Z)(B)10-100/10 | 100 | 890 | 650 | 940 | 450 | 600 | 530 |
SC(Z)(B)10-125/10 | 125 | 920 | 650 | 980 | 550 | 600 | 640 |
SC(Z)(B)10-160/10 | 160 | 960 | 800 | 1010 | 550 | 750 | 760 |
SC(Z)(B)10-200/10 | 200 | 1000 | 800 | 1050 | 660 | 750 | 905 |
SC(Z)(B)10-250/10 | 250 | 1070 | 900 | 1075 | 660 | 850 | 1085 |
SC(Z)(B)10-315/10 | 315 | 1110 | 900 | 1100 | 660 | 850 | 1175 |
SC(Z)(B)10-400/10 | 400 | 1170 | 900 | 1165 | 660 | 850 | 1460 |
SC(Z)(B) 10-500/10 | 500 | 1180 | 970 | 1205 | 660 | 920 | 1670 |
SC(Z)(B) 10-630/10 | 630 | 1320 | 1000 | 1280 | 660 | 950 | 1890 |
SC(Z)(B)10-800/10 | 800 | 1325 | 1000 | 1300 | 820 | 950 | 2320 |
SC(Z)(B)10-1000/10 | 1000 | 1420 | 1180 | 1390 | 820 | 950 | 2800 |
SC(Z)(B)10-1250/10 | 1250 | 1530 | 1320 | 1430 | 820 | 1270 | 3255 |
SC(Z)(B)10-1600/10 | 1600 | 1610 | 1320 | 1520 | 1070 | 1270 | 4115 |
SC(Z)(B) 10-2000/10 | 2000 | 1650 | 1500 | 1600 | 1070 | 1450 | 4690 |
SC(Z)(B)10-2500/10 | 2500 | 1750 | 1550 | 1680 | 1070 | 1500 | 5620 |
SC(Z)(B) 10-3150/10 | 3150 | 1890 | 1550 | 1800 | 1070 | 1500 | 6850 |
SC(Z)(B) 10-4000/10 | 4000 | 2020 | 1630 | 1960 | 1070 | 1580 | 8110 |
BEDRIJFSPROFIEL
Shanghai Industry Transformers Co., Ltd (SGOB) is een totaalleverancier van elektrische distributieapparatuur. Onze producten omvatten:
● Olie-ondergedompelde transformatoren
● 35KV olie-ondergedompelde transformatoren
● Droge stroomtransformatoren met epoxyharsisolatie
● Distributietransformatoren van amorfe legeringen
● Fotovoltaïsche transformatoren
● Windenergietransformatoren
● Box-achtige onderstationtransformatoren
Ons bedrijf werd opgericht in 2007 en heeft vandaag de dag een werkplaats van 40.000 m² en meer dan 200 medewerkers. Onze producten worden op grote schaal gebruikt in een breed scala van industrieën, zoals energieopwekking en -distributie, steenkoolproductie, metallurgie, olie en gas, chemicaliën, bouw, havens, luchthavens, spoorwegen en gemeentelijke infrastructuur.
We produceren ook aanverwante apparatuur zoals elektrische kasten en behuizingen, schakelkasten. Momenteel breiden we onze productlijn uit naar andere energiegerelateerde gebieden, zoals krimpconnectoren, elektrische kabels en bijbehorende mechanische apparatuur enz. Ons doel is om een one-stop-service te bouwen leveringsplatform voor elektrische apparatuur en onderdelen voor ons wereldwijde klantenbestand.
Wij vertrouwen op ons strikte kwaliteitscontrolesysteem om producten van de hoogste kwaliteit te leveren. Van onze 200 medewerkers hebben er 46 ervaring als ingenieur. Ons kwaliteitssysteem omvat kwalificaties voor:
● Nationaal Transformers Quality Supervision Center van China
● ISO-9001:2008 kwaliteitsmanagementsysteem
● ISO-14001:2004 Milieumanagementsysteem
● OHSMS18000 Gezondheids- en veiligheidssysteem
Onze patenten:
Onze productie- en kwaliteitstestmogelijkheden omvatten:
● Automatische foliewikkeling
● Digitaal bekleden en snijden van siliconenstaal
● Volautomatische vacuümdroogoven en laklijn
● HAEFLY gedeeltelijke ontladingstester
● HAEFLY vermogensanalysator
● HAEFLY harmonische analysator
Het resultaat is een superieur product met een hoog rendement, een lagere vermogensdissipatie en een laag geluidsniveau om uw infrastructuurinvestering te maximaliseren.
