SGOB is een toonaangevende China 2000KVA droge transformator, leverancier en exporteur. De SGOB 2000KVA Dry Transformer is een robuust elektrisch apparaat dat is ontworpen om te voldoen aan de krachtige eisen van moderne industriële en commerciële omgevingen. Met een vermogensbeoordeling van 2000 Kilovolt-AMPERES (KVA) biedt deze transformator ongeëvenaarde prestaties en betrouwbaarheid.
De SGOB 2000KVA Dry Transformer is een robuust elektrisch apparaat dat is ontworpen om te voldoen aan de krachtige eisen van moderne industriële en commerciële omgevingen. Met een vermogensbeoordeling van 2000 Kilovolt-AMPERES (KVA) biedt deze transformator ongeëvenaarde prestaties en betrouwbaarheid.
Het ontwerp van het droge type elimineert het risico op olielekken en milieuverontreiniging, waardoor het een milieuvriendelijke en duurzame keuze is. De compacte voetafdruk en stevige build van de transformator zorgen ervoor dat deze eenvoudig kan worden geïnstalleerd en in verschillende omgevingen kan worden beheerd, waaronder die met ruimtebeperkingen.
De SGOB 2000KVA droge transformator heeft geavanceerde koelsystemen om een efficiënte en stille werking te garanderen. Dit minimaliseert ruisvervuiling en het genereren van warmte, waardoor de levensduur van de transformator wordt verlengd en de algehele prestaties wordt verbeterd. Het energie-efficiënte ontwerp minimaliseert de stroomverliezen en maximaliseert de stroomafgifte naar de belasting, waardoor energierekeningen en koolstofvoetafdrukken worden verminderd.
De transformator is aanpasbaar om aan specifieke klantvereisten te voldoen en biedt een reeks opties die bij verschillende applicaties passen. Het modulaire ontwerp zorgt voor gemakkelijke toegang en onderhoud, waardoor downtime en operationele kosten worden verlaagd. De SGOB 2000KVA Droge Transformer voldoet aan de industriestandaarden en -voorschriften en zorgt voor veiligheid en betrouwbaarheid in alle toepassingen.
Productfuncties

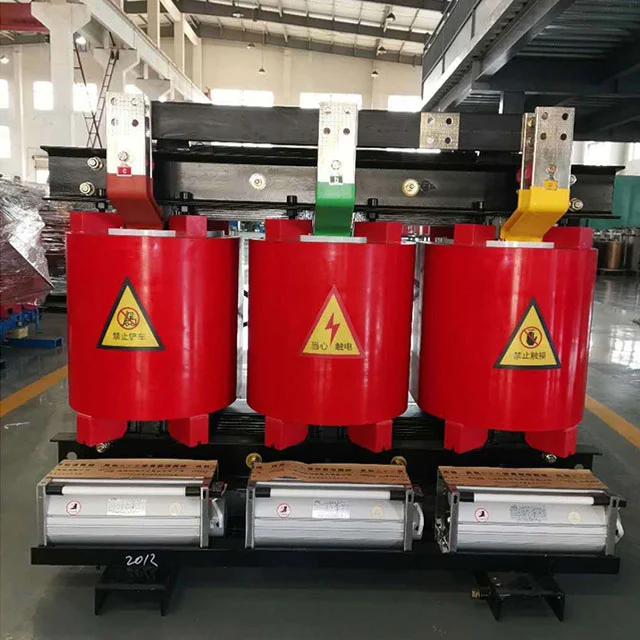

De Epoxy Resin Cast 2000KVA droge transformator geproduceerd door Shanghai Industrial Transformer Co., Ltd. is ontwikkeld en ontworpen in samenwerking met Shenyang Transformer Research Institute door geavanceerde buitenlandse technologie te introduceren. De productbetrouwbaarheidsindex heeft het internationale geavanceerde niveau bereikt.
SGOB 2000KVA Droge transformator is veilig, vlamvertragende en vuurbestendige, vrij vervuiling, en kan direct worden geïnstalleerd in het laadcentrum. Het is onderhoudsvrij, gemakkelijk te installeren, heeft een lage uitgebreide bedrijfskosten, laag verlies, goede vochtbestendige prestaties, kan normaal werken bij 100% vochtigheid en kan in werking worden gesteld zonder vooraf te drogen na het afsluiten. Het heeft een lage gedeeltelijke ontlading, lage ruis, sterke warmte -dissipatiefunctie en kan werken bij 150% nominale belasting onder geforceerde luchtkoelingsomstandigheden.
SGOB 2000KVA Droge Transformer wordt nu veel gebruikt in hoogbouwgebouwen, commerciële centra, luchthavens, stations, dokken, metro, fabrieken, ondergrondse distributiestations, offshore olieboorplatforms, energiecentrales en andere plaatsen met harde omgevingen en gebruiksvoorwaarden.
Hoofdmaterialen en functies
De spoel maakt gebruik van F-klasse geïsoleerde koperdraad als geleider- en glasvezel- en epoxyharscomposietmateriaal als isolatie. De expansiecoëfficiënt ligt dicht bij die van koperen geleider en heeft een goede impactweerstand, weerstand van temperatuurverandering en scheurweerstand. Alle componenten van glasvezel en epoxyhars zijn zelfverklarend en zullen niet blijven branden. Tegelijkertijd wordt de hoogspanningsspoel gegoten met epoxyhars onder 1 mbar vacuümstatus, en er zijn geen bubbels in de spoel, zodat de gedeeltelijke afvoer van de spoel klein is. Tegelijkertijd wordt het verlies van de transformator effectief verminderd.
De ijzeren kern van de transformator is gemaakt van 30EH120-serie van hoge permeabiliteit koudgewalste siliciumstalen vellen met geordende korreloriëntatie geïmporteerd uit Nippon-staal, Japan, met 45 ° volle bevelverbindingen en stapsgewijze stapsgewijze stapszaken van vier niveaus. Het oppervlak van de ijzeren kern wordt afgesloten met isolerende harsverf om vocht en roest te voorkomen, en de twee klemmen en bevestigingsmiddelen hebben anti-corrosie beschermende lagen. De gehele ijzeren kern neemt een niet-gestapelde ijzeren juk en stalen trekplaatstructuur aan, die effectief verlies van no-load, no-load stroom en ijzeren kernruis vermindert.
Voor lage spanning en hoge stroomspoelen is de kortsluitspanning groot wanneer kortsluiting optreedt en het aantal lage spanningswendingen is klein. Hoe groter de lage spanningsstroom is, hoe prominenter het probleem van onstabiele ampère-bochten zal zijn wanneer het draadwikkeltype wordt gebruikt. Het warmteafvoerprobleem moet ook worden overwogen. Op dit moment kan het gebruik van foliewikkeling voor lage spanning de bovenstaande problemen beter oplossen. Allereerst hebben folieproducten geen axiale bochten en axiale wikkelstiraalhoeken. De ampere-bochten van hoge en lage spanningswikkelingen zijn gebalanceerd en de axiale spanning van de transformator is klein wanneer kortsluiting optreedt. Ten tweede kunnen, vanwege de dunne isolatie, naar believen meerlagige luchtkanalen worden ingesteld in het proces en het probleem met warmte-dissipatie is ook beter opgelost. Het interne las van de spoel neemt Xenon -beschermingslassen aan op de volledig automatische folatiemachine, die een hoge precisie, lage lasweerstand en geen extern lasproces heeft. DMD -isolatie wordt gebruikt tussen de kronkelende lagen en de uiteinden worden afgesloten en uitgehard met hars na wikkeling.
De cross-flow topblauwe koelventilator wordt aangenomen, die de kenmerken heeft van lage ruis, hoge winddruk, mooi uiterlijk, enz., En verbetert de overbelastingscapaciteit van de transformator. De temperatuurregeling neemt een intelligente temperatuurregelaar aan om de veiligheid en betrouwbaarheid van de transformator te verbeteren.
Productbeschrijving
Epoxyhars geïsoleerde droge type transformator is een zeer veilig product. Het kan direct worden geïnstalleerd in het laadcentrum. Het werkt goed in de 100% vochtigheidsomgeving zonder vooraf te drogen. Het is veel gebruikt in het veld Constructions, commercieel centrum, luchthaven, station, haven, metro, fabriek, ondergrondse stroomdistributiestation, offshore olieboorplatform, elektriciteitscentrale etc.
Productfuncties
● Vuurbestendig
● Vochtweerstand
● Eenvoudig onderhoud en installatie
● Goed lopen tijdens ruwe omgevingsomstandigheden
● Niet-vervuilend product
● Laag verlies tijdens de uitgebreide operatie
Parameters
| MODEL | Geen belastingverlies (W) |
Lading verlies (120%) |
DREIGEMENT (%) |
Noload stroom (%) |
Geluidsniveau (LPA) db |
GEWICHT (Kg) |
| SC (B) 10-30/10 | 205 | 750 | 4 | 2.3 | 57 | 290 |
| SC (B) 10-50/10 | 285 | 1060 | 2.2 | 57 | 360 | |
| SC (B) 10-80/10 | 380 | 1460 | 1.7 | 59 | 590 | |
| SC (B) 10-100/10 | 410 | 1670 | 1.7 | 59 | 640 | |
| SC (B) 10-125/10 | 470 | 1960 | 1.5 | 60 | 670 | |
| SC (B) 10-160/10 | 550 | 2250 | 1.5 | 60 | 870 | |
| SC (B) 10-200/10 | 650 | 2680 | 1.3 | 61 | 1040 | |
| SC (B) 10-250/10 | 740 | 2920 | 1.3 | 61 | 1220 | |
| SC (B) 10-315/10 | 880 | 3670 | 1.1 | 63 | 1470 | |
| SC (B) 10-400/10 | 1000 | 4220 | 1.1 | 63 | 1760 | |
| SC (B) 10-500/10 | 1180 | 5170 | 1.1 | 64 | 2050 | |
| SC (B) 10-630/10 | 1300 | 6310 | 6 | 0.9 | 65 | 2360 |
| SC (B) 10-800/10 | 1540 | 7360 | 0.9 | 65 | 2730 | |
| SC (B) 10-1000/10 | 1750 | 8610 | 0.9 | 65 | 3270 | |
| SC (B) 10-1250/10 | 2030 | 10260 | 0.9 | 67 | 3840 | |
| SC (B) 10-1600/10 | 2700 | 12400 | 0.9 | 68 | 4920 | |
| SC (B) 10-2000/10 | 3000 | 15300 | 0.7 | 70 | 5780 | |
| SC (B) 10-2500/10 | 3500 | 18180 | 0.7 | 71 | 6600 | |
| SC (B) 10-3150/10 | 4000 | 18800 | 0.5 | 71 | 7800 | |
| SC (B) 10-4000/10 | 4700 | 22000 | 0.5 | 76 | 10000 |
| MODEL | Dimensie (mm) | |||||||||
| a | b | c | d | e | f | g | h | K1 | K2 | |
| Sc (z) (b) 10-30/10 | 1120 | 850 | 1100 | 400 | 750 | 640 | 290 | 260 | 270 | 135 |
| SC (Z) (B) 10-50/10 | 1170 | 850 | 1160 | 400 | 810 | 700 | 310 | 270 | 290 | 145 |
| SC (Z) (B) 10-80/10 | 1210 | 900 | 1240 | 450 | 890 | 760 | 320 | 280 | 290 | 145 |
| SC (Z) (B) 10-100/10 | 1240 | 900 | 1280 | 450 | 940 | 880 | 320 | 275 | 295 | 142.5 |
| SC (Z) (B) 10-125/10 | 1270 | 950 | 1330 | 550 | 980 | 920 | 325 | 280 | 310 | 155 |
| SC (Z) (B) 10-160/10 | 1310 | 1100 | 1360 | 550 | 1010 | 960 | 305 | 260 | 315 | 157.5 |
| Sc (z) (b) 10-200/10 | 1350 | 1140 | 1400 | 660 | 1050 | 980 | 310 | 265 | 340 | 170 |
| SC (Z) (B) 10-250/10 | 1420 | 1210 | 1430 | 660 | 1075 | 1010 | 300 | 255 | 355 | 177.5 |
| SC (Z) (B) 10-315/10 | 1460 | 1250 | 1460 | 660 | 1100 | 1050 | 305 | 260 | 365 | 182.5 |
| SC (Z) (B) 10-400/10 | 1520 | 1280 | 1520 | 660 | 1165 | 1090 | 315 | 270 | 375 | 187.5 |
| SC (Z) (B) 10-500/10 | 1530 | 1320 | 1580 | 660 | 1205 | 1150 | 320 | 275 | 385 | 182.5 |
| SC (Z) (B) 10-630/10 | 1670 | 1350 | 1630 | 660 | 1280 | 1200 | 325 | 280 | 430 | 215 |
| Sc (z) (b) 10-800/10 | 1680 | 1350 | 1650 | 820 | 1300 | 1220 | 340 | 295 | 445 | 222.5 |
| SC (Z) (B) 10-1000/10 | 1770 | 1420 | 1750 | 820 | 1390 | 1310 | 345 | 300 | 465 | 232.5 |
| SC (Z) (B) 10-1250/10 | 1880 | 1530 | 1790 | 820 | 1430 | 1350 | 355 | 310 | 485 | 242.5 |
| SC (Z) (B) 10-1600/10 | 1960 | 1530 | 1860 | 1070 | 1520 | 1420 | 375 | 330 | 510 | 255 |
| SC (Z) (B) 10-2000/10 | 2000 | 1620 | 1960 | 1070 | 1600 | 1500 | 395 | 350 | 510 | 255 |
| SC (Z) (B) 10-2500/10 | 2100 | 1680 | 2040 | 1070 | 1680 | 1560 | 425 | 380 | 550 | 275 |
| SC (Z) (B) 10-3150/10 | 2240 | 1750 | 2150 | 1070 | 1800 | 1660 | 460 | 410 | 580 | 290 |
| SC (Z) (B) 10-4000/10 | 2370 | 1840 | 2310 | 1070 | 1960 | 1800 | 500 | 450 | 630 | 315 |
| MODEL | Capaciteit (KVA) | LENGTE (Mm) |
Breedte (mm) | HOOGTE (Mm) |
Longitudinaal (mm) | Horizontaal (mm) | Gewicht (kg) |
| Sc (z) (b) 10-30/10 | 30 | 770 | 500 | 750 | 400 | 450 | 285 |
| SC (Z) (B) 10-50/10 | 50 | 820 | 500 | 810 | 400 | 450 | 330 |
| SC (Z) (B) 10-80/10 | 80 | 860 | 550 | 890 | 450 | 500 | 465 |
| SC (Z) (B) 10-100/10 | 100 | 890 | 650 | 940 | 450 | 600 | 530 |
| SC (Z) (B) 10-125/10 | 125 | 920 | 650 | 980 | 550 | 600 | 640 |
| SC (Z) (B) 10-160/10 | 160 | 960 | 800 | 1010 | 550 | 750 | 760 |
| Sc (z) (b) 10-200/10 | 200 | 1000 | 800 | 1050 | 660 | 750 | 905 |
| SC (Z) (B) 10-250/10 | 250 | 1070 | 900 | 1075 | 660 | 850 | 1085 |
| SC (Z) (B) 10-315/10 | 315 | 1110 | 900 | 1100 | 660 | 850 | 1175 |
| SC (Z) (B) 10-400/10 | 400 | 1170 | 900 | 1165 | 660 | 850 | 1460 |
| SC (Z) (B) 10-500/10 | 500 | 1180 | 970 | 1205 | 660 | 920 | 1670 |
| SC (Z) (B) 10-630/10 | 630 | 1320 | 1000 | 1280 | 660 | 950 | 1890 |
| Sc (z) (b) 10-800/10 | 800 | 1325 | 1000 | 1300 | 820 | 950 | 2320 |
| SC (Z) (B) 10-1000/10 | 1000 | 1420 | 1180 | 1390 | 820 | 950 | 2800 |
| SC (Z) (B) 10-1250/10 | 1250 | 1530 | 1320 | 1430 | 820 | 1270 | 3255 |
| SC (Z) (B) 10-1600/10 | 1600 | 1610 | 1320 | 1520 | 1070 | 1270 | 4115 |
| SC (Z) (B) 10-2000/10 | 2000 | 1650 | 1500 | 1600 | 1070 | 1450 | 4690 |
| SC (Z) (B) 10-2500/10 | 2500 | 1750 | 1550 | 1680 | 1070 | 1500 | 5620 |
| SC (Z) (B) 10-3150/10 | 3150 | 1890 | 1550 | 1800 | 1070 | 1500 | 6850 |
| SC (Z) (B) 10-4000/10 | 4000 | 2020 | 1630 | 1960 | 1070 | 1580 | 8110 |
Bedrijfsprofiel
Shanghai Industry Transformers Co., Ltd (SGOB) is een volledige leverancier van elektrische distributieapparatuur. Onze producten omvatten:
● Olie-stimuleerde transformatoren
● 35kV olie-stimules transformatoren
● Expoxy hars isolatie droge krachttransformatoren
● Amorfe legeringsdistributietransformatoren
● Fotovoltaïsche transformatoren
● Windvermogenstransformatoren
● Box-achtige substation-transformatoren
Ons bedrijf is opgericht in 2007 en heeft vandaag een workshop van 40.000 m² en meer dan 200 werknemers. Onze producten worden op grote schaal gebruikt in een breed scala van industrieën zoals stroomopwekking en distributie, kolenproductie, metallurgie, olie en gas, chemicaliën, bouw, havens, luchthavens, spoorweg- en gemeentelijke infrastructuur.
We produceren ook gerelateerde apparatuur zoals elektrische kasten en behuizingen, schakelboxen momenteel, we breiden onze productlijn uit naar andere stroomgerelateerde gebieden zoals hot shrink-connectoren, elektrische kabels en bijbehorende mechanische apparatuur enz.
We vertrouwen op ons strikte kwaliteitscontrolesysteem om producten van de hoogste kwaliteit te leveren. Van onze 200 werknemers zijn 46 ervaring met ingenieurs. Ons kwaliteitssysteem omvat kwalificaties voor:
● National Transformers Quality Supervision Center van China
● ISO-9001: 2008 Quality Management System
● ISO-14001: 2004 milieubeheersysteem
● OHSMS18000 Gezondheids- en veiligheidssysteem
Onze patenten:
Onze productie- en kwaliteitstestmogelijkheden omvatten:
● Automatische foliewikkeling
● Digitale siliconen stalen platen en -gleed
● Volledig automatische vacuümdroogoven en vernislijn
● Haefly gedeeltelijke ontladingstester
● Haefly Power Analyzer
● Harmonische harmonische analysator
Het resultaat is een superieur product van hoge efficiëntie, lagere vermogensdissipatie en lage lawaai om uw infrastructuurinvestering te maximaliseren.
